Bioethanolanlage Zuckerfabrik: Aufstellungs- und Rohrleitungsplanung

Planung für den Austausch einer Destillationskolonne mit Rohrleitungsplanung, Stahlbauanpassung und Fortschreibung der Genehmigungsstatik

In einer Bioethanolanlage einer Zuckerfabrik sollte eine Destillationskolonne ausgetauscht und durch weitere Apparate ergänzt werden. INOPCO übernahm die Aufstellungs- und Rohrleitungsplanung sowie die statische und konstruktive Einbindung in die bestehende bauliche Anlage.

Besondere Anforderungen ergaben sich aus der Schnittstelle zwischen Verfahrensgeber, bestehendem Stahltragwerk, neuen Ausrüstungen, angepassten Rohrleitungen und der Dachdurchdringung für eine senkrechte Vakuumbrüdenleitung DN900.

Aktualisierung des R&I-Schemas und Erweiterung der Planung auf 15 Leitungen
3D-Modellierung der Ausrüstungen, Stahlbaukonstruktionen und Rohrleitungen
Rohrleitungsisometrien, Materiallisten und Rohrstatik für DN900
Fortschreibung der Genehmigungsstatik, Anschlussstatik sowie Montage- und Werkstattplanung

Ähnliches Projekt besprechen

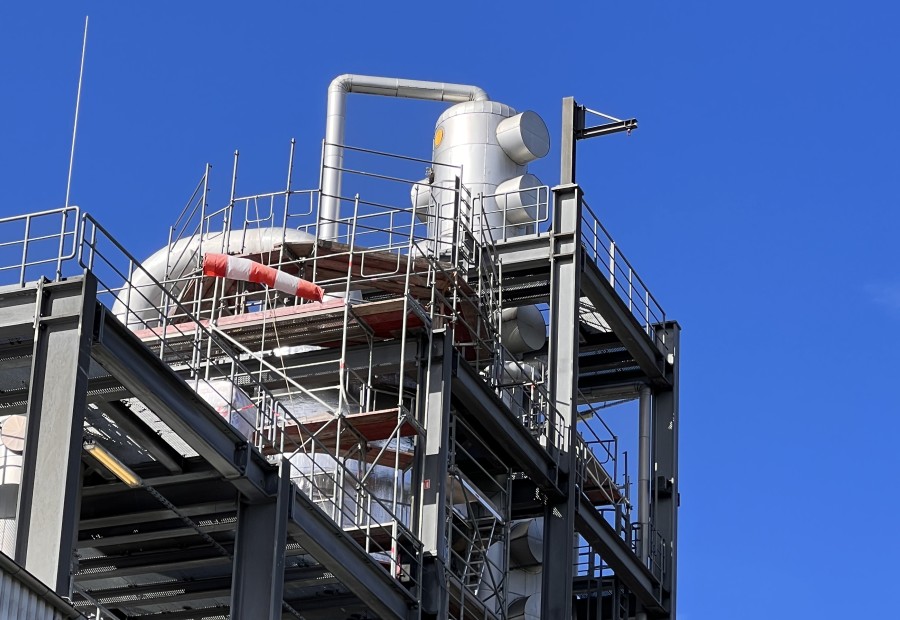

Aufstellungs- und Rohrleitungsplanung für eine Destillationskolonne in einer Bioethanolanlage

Branche

Zucker / Bioethanol

Anlage

Bioethanolanlage

Schwerpunkt

Tragwerk, Rohrleitung

Schnittstelle

Stahlbau / Statik

Planungsaufgabe

Die Kolonne und die ergänzenden Apparate wurden durch den Verfahrensgeber beplant, gefertigt und geliefert. Die bauliche und planerische Aufgabe bestand darin, die neue Ausrüstung in die bestehende Anlage einzubinden, Rohrleitungen anzupassen oder neu zu führen und die notwendigen Stahlbau- und Statikunterlagen fortzuschreiben.

Verfahrenstechnische Schnittstellen

Übernahme und Aktualisierung des R&I-Schemas auf Basis der vorliegenden Handeintragungen.

3D-Anlagenmodell

Modellierung der neuen Ausrüstungen auf Basis der Maßblätter sowie Aktualisierung von Stahlbau und Anlagenmodell.

Rohrleitungsplanung

Planung neuer und geänderter Rohrleitungen einschließlich Isometrien und Materiallisten.

Tragwerk und Stahlbau

Fortschreibung der Genehmigungsstatik und konstruktive Einbindung der neuen Ausrüstung in das Stahltragwerk.

Leistungsbausteine

Zwei Planungsebenen, ein integriertes Anlagenkonzept

Die Planung wurde in zwei fachlich verknüpfte Leistungsbereiche gegliedert: Aufstellungs- und Rohrleitungsplanung einerseits sowie Tragwerks- und Stahlbauplanung andererseits.

Teil 1: Aufstellung und Rohrleitungen

Sichtung von Projekt-, Bestands- und Lieferantenunterlagen
Aktualisierung des R&I-Schemas in AutoCAD
Erweiterung der Planung auf 15 Leitungen
Aufstellpläne aus dem 3D-Modell
Rohrleitungsisometrien und Materiallisten
Rohrstatik für die Vakuumbrüdenleitung DN900

Teil 2: Tragwerk und Stahlbau

Einarbeitung der Planung in das Tragwerkskonzept
Fortschreibung der Genehmigungsstatik
Konstruktive Lösung der Dachdurchdringung DN900
Fortschreibung der bestehenden Knotenstatik
Montage- und Werkstattplanung für Stahlkonstruktionen
Stahl- und Stücklisten sowie Stahlmengenermittlung

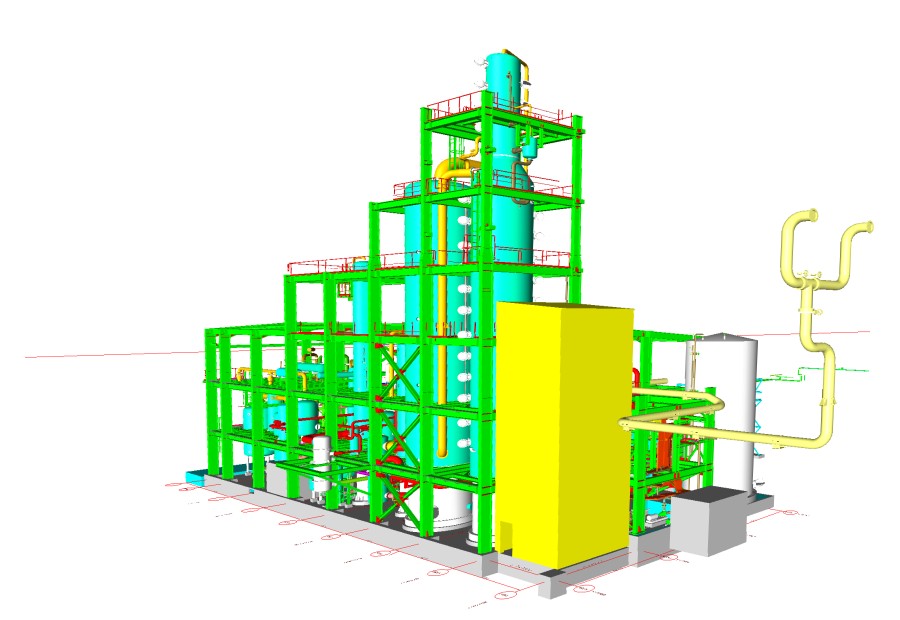

Dachdurchdringung DN900 und Stahlbauplanung für eine Bioethanolanlage

Dachdurchdringung und Vakuumbrüdenleitung DN900

Konstruktive Lösung für eine vertikale Leitung im bestehenden Stahltragwerk

Ein zentraler Planungsaspekt war der Umbau des Daches für die Durchdringung einer senkrechten Leitung DN900. Hierfür wurden die notwendigen Angaben für das ausführende Gewerk skizzenhaft aufbereitet und mit der Fortschreibung der Genehmigungs- und Anschlussstatik verknüpft.

Ergebnis: Aktualisiertes R&I, Aufstellpläne, Rohrleitungsisometrien, Materiallisten, Rohrstatik DN900, fortgeschriebene Genehmigungsstatik, Anschlussstatik sowie Montage- und Werkstattplanung für die Stahlkonstruktion.
