Getreidesilo-Erweiterung in einer Bioethanolanlage
Bauplanung, Tragwerksplanung und Gründungsplanung für Silos, Fördertechnik und BandbrückenFür eine Bioethanolanlage sollte die Getreidelagerkapazität durch vier neue Silos mit jeweils ca. 1.150 Tonnen erweitert werden. Zusätzlich waren zukünftige Erweiterungen, neue Fördertechnik, Wartungsbühnen, Bandbrücken, Elevatoranbindungen und Gründungskörper in die Planung einzubeziehen.
INOPCO übernahm Bauplanungsleistungen der Objekt- und Tragwerksplanung für Gründungskörper, Bestandsanpassungen, Lastabtragung und prüffähige statische Nachweise. Ein besonderer Schwerpunkt lag auf der Einbindung neuer Lasten in bestehende Betriebseinheiten sowie auf der Planung wirtschaftlicher Gründungen bei begrenzt tragfähigem Baugrund.
Projektprofil
- 4 neue Getreidesilos mit je ca. 1.150 t
- Berücksichtigung einer zukünftigen Erweiterung um 3 Silos
- Gründungskörper für Silos, Förderbrücken und Elevator
- Genehmigungsplanung, Statik, Ausführungsplanung und Vergabe
Vom Entladepunkt bis zur Siloaufstellung
Das angelieferte Getreide wird per Bahn und LKW in die bestehende Betriebseinheit eingebracht. Für die Kapazitätserweiterung wurde die Fördertechnik ergänzt: vom neuen Abgang an der vorhandenen Entladetechnik über Trogkettenförderer, Elevator, Bandbrücken und Übergabepunkte bis zur Befüllung und Entleerung der neuen Silos.

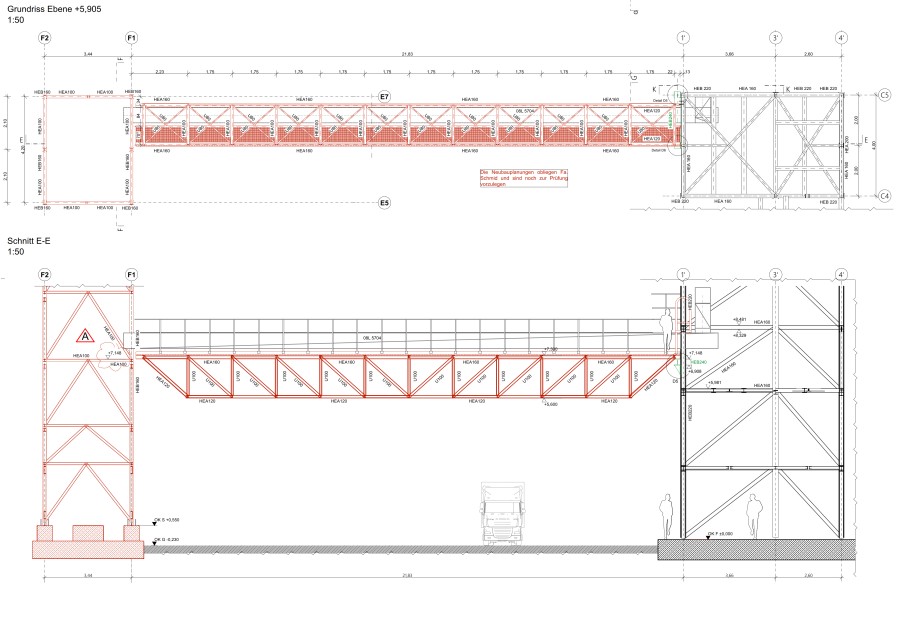

Trogkettenförderer, Elevator, Förderbrücken und Übergaben in Bestandsbereiche
Gründungen, Bestandsanschlüsse und Lastnachweise
Bestandseinbindung
Nachweise zur Eintragung neuer Lasten in bestehende Konstruktionen und Bodenplatten.
Tragwerksplanung
Prüffähige Genehmigungsstatik, Positionspläne und konstruktive Details.
Fördertechnik
Bauliche Einbindung von Trogkettenförderern, Elevatoren und Bandbrücken.
Vergabe
Leistungsverzeichnisse, Mengenermittlung, Preisspiegel und Vergabeempfehlung.
Planungsumfang nach Leistungsphasen
Von der Genehmigungsplanung bis zur VergabeempfehlungLPH 4 Genehmigung
Erarbeitung der Bauvorlagen nach BauO, Bauvorlageberechtigung, prüffähige Genehmigungsstatik und Abstimmung mit Prüfämtern bzw. Prüfingenieuren.
LPH 5 Detailplanung
Ausführungs-, Detail- und Konstruktionszeichnungen, Schalpläne, Bewehrungspläne, Einbau- und Verlegeanweisungen sowie Stahlmengenermittlung.
LPH 6 Vergabe
Leistungsbeschreibungen mit Leistungsverzeichnissen für Spezialtiefbau, Erdbau und Rohbau einschließlich Mengen- und Kostenermittlung.
LPH 7 Mitwirkung
Prüfung und Wertung der Angebote, Aufstellung eines Preisspiegels, Vergabevorschläge und Dokumentation des Vergabeverfahrens.

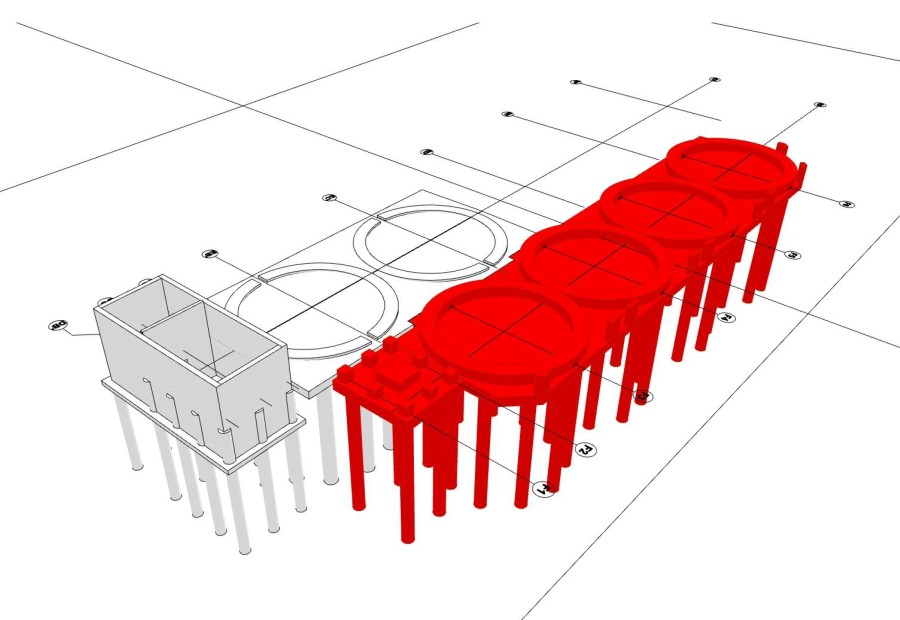

Gründungen für Silos, Bandbrücken und Fördertechnik
Statische Nachweise für neue Lasten und ErweiterungsoptionenFür die neuen Silos, Förderbrücken, Elevatoranbindungen und Trogkettenförderer waren Gründungskörper zu planen und statisch nachzuweisen. Zusätzlich wurde eine spätere Erweiterung um drei weitere Silos berücksichtigt. Da der vorhandene Baugrund nur begrenzt zur Aufnahme der Bauwerkslasten geeignet war, wurde die Lastabtragung über eine Spezialgründung in der Planung vorgesehen.
